清洗記錄日期2019.108.07.31
家裡的掃地機購於2011.100.09.15
至今也快8年整了
型號規格是531
目前還是頭好壯壯
當初購買的金額大約花了8張小朋友(7880)
掃地機的一堆功能 比如說 預約`大容量`定時排程.......等等
因都不需要
所以買的是最陽春版本
因為也不需要 自動回返基地座充電 功能
後來將充電基地座賣掉
成本立馬少了一張小朋友
耗材的消耗補充部分其實不多
毛刷和膠刷一次
變壓器壞掉換過一顆
六腳.三腳邊刷換購二次
最耗財力的是 電池組
鋰電池比較貴大約要2.5張小朋友
鎳氫(Ni-MN)電池約1.5張小朋友
每次都是趁著要換裝新電池
必須要拆下背蓋時
才會順便拆洗掃地機
因為很多年才一次
這次做個詳細記錄
這是原本掃地機的外觀全貌
左側的黑線擦不掉了
掃地機最上方那顆是 虛擬牆感應器
最下方米黃色的圓鈕是
壓下拉出集塵盒用的 集塵盒釋放鍵
翻開它的肚子 髒兮兮的
三腳邊刷也只剩一隻腳了
就先從拆除三腳邊刷開始
先解開螺絲 這個很簡單 但螺絲要收好
因為是第一步,等到回裝時,幾乎也是最後一步
螺絲很小 很容易不見
這個斷腳邊刷可以丟棄了 最後安裝會換新的
第二步
用手指將 Roomba的前輪押住
用力往上拉取
拔起 前輪模組,裡面也捲入很多的灰塵異物
用二隻手的大拇指壓出有軸承的前輪
中間有軸承(拍模糊了
)
沒有前輪的前輪模組
放置前輪模組的插孔處
裡面髒兮兮的.....
清洗乾淨 整個前輪模組
清洗的工具: 舊牙刷`帶線的縫衣針(方便清縫隙用滴)
接下來瞄準髒兮兮的集塵盒
按壓掃地機正面米黃色的圓鈕 拆下集塵盒
家中因為有毛小孩
所以集塵盒的毛髮灰塵量驚人 很容易就集滿了
拉開紅色的清潔濾網的隔間 將垃圾盡量清空
將 清潔濾網的隔間 與 集塵盒的主體 分離
方便清洗
接著拆下 集塵盒主體 上方的透明蓋
共有六顆螺絲
紅色圓圈是第1`2`3顆 ,螺絲孔左右對稱
第四顆
第五顆
第六顆
拆下透明蓋後 看到集塵盒主體裡
黑色圓型 像個小排風扇 的 吸塵馬達
(嗯.....這應該是吸塵馬達沒錯吧!?
)
矮油~管它叫什麼
這是集塵盒主體的正面 有米黃色圓鈕
先將 濾網`紅色的清潔濾網隔間`集塵盒主體的透明蓋 清洗乾淨
接著將拆下黑色像排風扇 的 吸塵馬達囉

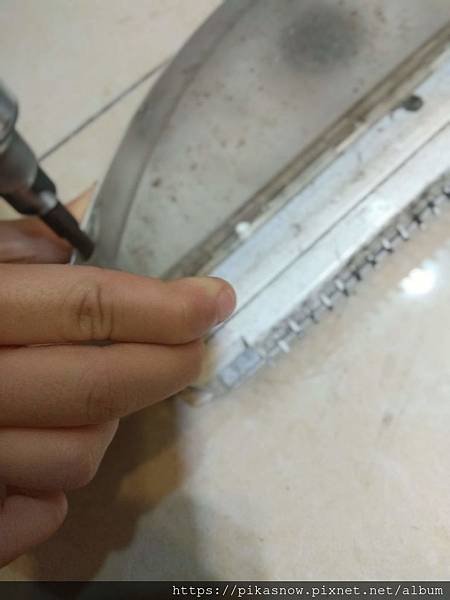

要先鬆開一號螺絲
鬆開2號螺絲
鬆開3號螺絲
共有三顆小螺絲
小心地拿起白色蓋子
這是翻過來 白色蓋子的裡面
側面有一片可以透氣的通風片
通風片 可以和 白色的蓋子 分開
所以當初在拆下白色蓋子時
動作不要太大
不然 通風片 會突然地掉下來
(掉下來沒關係,只是會嚇一跳)
因為通風片只不過輕輕地插在白色蓋子的外側而已
白色蓋子的另外一邊 呈現鋸齒狀
鋸齒狀的地方 用舊牙刷 刷洗乾淨
這張是清乾淨
白色蓋子朝裡的那一面
這張是清乾淨
白色蓋子朝外面的那一面
清乾淨 通風片的正面
清乾淨後 通風片的反面
不論清潔多髒的物品
習慣用的清潔劑就只有 萬用的小蘇打粉而已
將小蘇打粉倒一些在水龍頭邊
方便用舊牙刷沾取
沒用完的還可以順便清洗水槽喔
接著回頭再處理
帶有吸塵馬達的集塵盒主體
先翻回正面 正面有米黃色圓鈕(講好多遍了~~)
解開正面的這顆螺絲 只有一顆 孤單的一顆
背面的吸塵馬達就分離了
翻過來吸塵馬達的反面
注意下面有一根粗彈簧
還有米黃色圓鈕 也會跟著鬆掉
所以當轉開孤單螺絲時
另一隻手一定要扶住下面的 吸塵馬達
不然吸塵馬達也會突然地掉下來 嚇你一跳喔!!
這是拿掉吸塵馬達`粗彈簧`米黃色圓鈕後 的 白殼A面
這是白殼B面
洗淨後的白殼B面
洗淨後的A面
洗淨後的米黃色圓鈕 正面
洗淨後米黃色圓鈕的 反面
反面有個小小的"十"字圖案
就是在放粗彈簧的
接下來清洗 吸塵馬達
馬達最好不要直接用水沖洗
用縫衣針及一小陀縫衣線,塞進縫裡慢慢清
吸塵馬達 的正面呈現旋渦狀
要一格一格滴清乾淨
(這個比起清洗 洗衣機裡蜂巢狀的內桶,根本九牛一毛
)
啥!! 不曉得什麼洗衣機的內桶
(以下連結為工商服務 偷打一下本部落格其它文章的廣告)
回到正題 這顆吸塵馬達
背面稍微擦擦 盡量不要碰到水
因為馬上就要裝上了
怕吸塵馬達太潮濕 所以用吹風機吹乾
直接返著順序裝回去 別忘了粗彈簧哈
鎖回白色蓋子 和 通風片
裝好後的另外一面
再鎖回透明蓋 然後安上 清潔濾網 及 紅色的清潔濾網隔間
集塵盒的部分 大功告成 歐爺
接著清潔 毛刷組
壓下兩側的黃色按鈕
掀開 刷子保護蓋
先拿出 膠刷 與 毛刷 清理
拆下毛刷左右兩側的黃片
還有刷子軸承粒
膠刷的軸承粒 很緊
利用老虎鉗拔開
老虎鉗與拔開的軸承粒
有次在週期性清潔刷子組時
這顆黃色小小的軸承粒 就混和著灰塵垃圾一起被丟棄了
簡直就是杯具
為了這一顆小小的軸承粒 只好重新購買一整組的刷子組
因為不單賣啊啊啊啊啊
拔下黃色的軸承粒
裡面捲了很多毛髮
怕畫面太噁心 照片特別模糊處理
(吼~明明就是拍照技術太差)
清潔乾淨溜溜
利用尖銳物清潔毛刷 剪開纏繞的毛髮灰塵等
毛刷組清潔完畢
接著要拆下整個背板
一號背板螺絲
二號背板螺絲
三號背板螺絲
四號背板螺絲
?????????(在哪裡?)
就在三號螺絲的正對面喔
掀開背板
這是背板的背面
略有灰塵
清洗乾淨了
拆洗到這裡 將舊電池拿出
換上新的電池
然後倒裝著鎖回去
基本上就不算對不起辛苦工作的掃地機了
但是看到髒兮兮的 綠色清潔頭模組
於心不忍
以下的步驟 還是可以參考
鬆開 綠色清潔頭模組 螺絲1號
綠色清潔頭模組 螺絲2號
綠色清潔頭模組 螺絲3號
綠色清潔頭模組 螺絲4號
??????????(在哪裡?)
一樣在3號的對面啦(ㄚ就沒照片馬!!!)
拆下 綠色清潔頭模組 囉
綠色清潔頭模組 的 正面
綠色清潔頭模組 的反面
先輕輕拔開 毛刷保護蓋
拉開二隻腳 左右兩邊的卡榫
就可以掀開 讓藍綠分開囉
(好敏感的顏色喔!! 想太多啦~~)
翻開綠色板 中間有電線連接 藍色板
小心別拉斷
馬達旁邊有固定的螺絲
這裡也有顆螺絲鎖住一片小蓋板
裡面應該是電路板八?!
以上二處
這次通通都沒拆開
上次清理時曾鬆開過馬達螺絲
這次因為馬達與綠板中間清理還算順利
就不費心了
這是綠板的左側
鬆開六顆螺絲
嚇死!! 這些灰塵到底是怎麼鑽進去的ㄚ
接下來呢??還有呢??然後呢??
別急!!別急!!
讓我喘口氣休息一下嘛!!
再繼續收看
#007倫巴掃地機器人iRobot Roomba531拆洗(下集)
pika報告完畢 ~.喵.~
